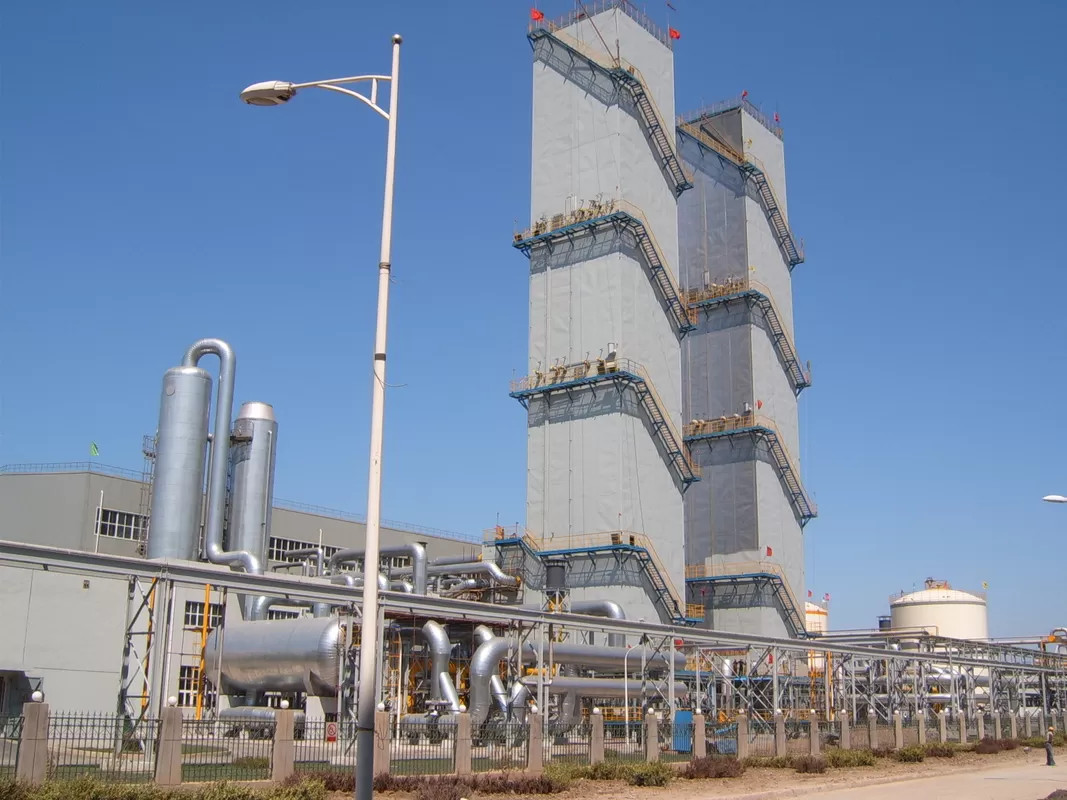

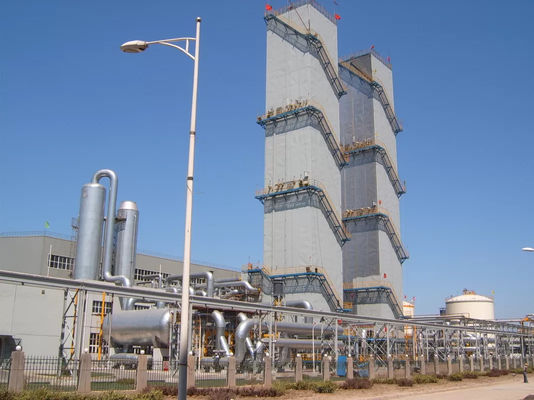

SpA criogenico multifunzionale dell'unità di aria di purezza 99,6% della pianta di separazione dell'ossigeno

Specificazione di prodotto

1. Il principio di progettazione di questa pianta è basato sul punto di ebollizione differente di ogni gas nell'aria. L'aria è compressa, preraffreddato ed ha convinto la rimozione di H2O e della CO2, quindi per essere raffreddata nello scambiatore di calore principale fino a liquefarla. Dopo la rettifica, l'ossigeno e l'azoto di produzione possono essere raccolti.
2. Questa pianta è di purificazione del ms di aria con il processo d'amplificazione dell'estensore della turbina. È una pianta comune della separazione dell'aria, che adotta il materiale da otturazione completo e la rettifica della roba per la fabbricazione dell'argon.
3. l'aria cruda va al filtro dell'aria per rimozione di polvere e dell'impurità meccanica ed entra nel compressore della turbina di aria in cui l'aria è compressa a 0.59MPaA. Poi entra in sistema di preraffreddamento dell'aria, in cui l'aria è raffreddata a ℃ 17. Dopo quello, scorre il carro armato d'adsorbimento del setaccio molecolare 2, che stanno correndo a loro volta, da ottenere la rimozione di H2O, della CO2 e di C2H2.

* 1. Dopo purificato, miscele dell'aria con l'espansione dell'aria riscaldata. Poi è compressa dal compressore medio di pressione per essere correnti divise into2. Una parte va allo scambiatore di calore principale da raffreddare a -260K e succhiato dalla parte media dello scambiatore di calore principale per entrare nella turbina di espansione. L'aria in espansione ritorna allo scambiatore di calore principale da riscaldare, dopo che quella, scorre per ventilare il compressore d'amplificazione. L'altra parte di aria è amplificata dall'estensore ad alta temperatura, dopo il raffreddamento, scorre l'estensore d'amplificazione di bassa temperatura. Poi va alla scatola fredda da raffreddare a ~170K. La parte di ancora sarebbe raffreddata e flussi per basare della colonna più bassa via lo scambiatore di calore. E l'altra aria è succhiata in basso per tentare. estensore. Dopo in espansione, è diviso in 2 parti. Una parte va al fondo della colonna più bassa per la rettifica, il resto ritorna allo scambiatore di calore principale, quindi scorre per ventilare il ripetitore dopo il riscaldamento.
2. Dopo che primario la rettifica in colonna più bassa, aria liquida ed azoto liquido puro può essere raccolta in colonna più bassa. Azoto liquido residuo, aria liquida e flussi di azoto liquido puri alla colonna superiore via il dispositivo di raffreddamento dell'azoto liquido e dell'aria liquida. È rettificato ancora in colonna superiore, dopo quello, un ossigeno liquido di 99,6% che la purezza può essere raccolta al fondo della colonna superiore ed è consegnato dalla scatola fredda come produzione.
3. La parte della frazione dell'argon in colonna superiore è succhiata alla colonna grezza dell'argon. Ci sono 2 parti della colonna grezza dell'argon. Il riflusso della seconda parte è consegnato alla cima di prima una tramite pompa liquida come riflusso. È rettificato nella colonna grezza dell'argon per ottenere 98,5% AR. l'argon grezzo dell'O2 2ppm. Poi è consegnato al mezzo della colonna pura dell'argon via l'evaporatore. Dopo la rettifica nella colonna pura dell'argon, (99.999%Ar) l'argon liquido può essere raccolto al fondo della colonna pura dell'argon.
4. l'azoto residuo dalla cima degli uscire superiori della colonna dalla scatola fredda al purificatore come aria rigeneratrice, resto va alla torre di raffreddamento.
5. Azoto dalla cima della colonna di aiuto degli uscire superiori della colonna dalla scatola fredda come produzione via il dispositivo di raffreddamento e lo scambiatore di calore principale. Se nessun azoto di bisogno, quindi hanno potuto essere consegnati alla torre di raffreddamento ad acqua. Per la capacità fredda di raffreddamento ad acqua la torre non è sufficiente, un refrigeratore deve essere installata.
