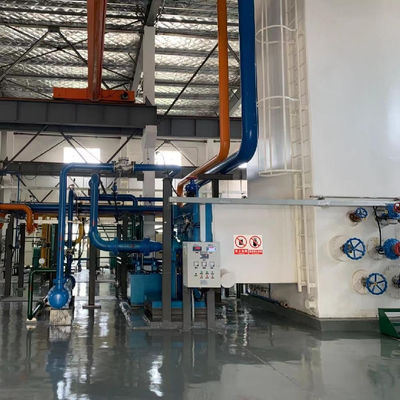

Liquido della pianta di separazione dell'aria di produzione dell'ossigeno e generatore criogenici 20MPa dell'azoto del gas

Campi di applicazione

L'ossigeno, l'azoto, l'argon e l'altro gas raro prodotti dall'unità della separazione dell'aria sono ampiamente usati nell'industria d'acciaio e chimica, in raffineria, in vetro, in gomma, nell'elettronica, nella sanità, in alimento, in metalli, nella produzione di energia ed in altre industrie.

Organigramma trattato dell'unità di separazione dell'aria

Flusso trattato tecnologico: 1, compressione dell'aria e purificazione: L'aria con il filtro dell'aria per rimuovere la polvere e le impurità meccaniche nel compressore d'aria, compressa a pressione desiderata, quindi ha inserito in un dispositivo di raffreddamento di aria per abbassare la temperatura dell'aria. Poi entri nel sistema di purificazione dell'aria per eliminare l'acqua, l'anidride carbonica, l'acetilene ed altri idrocarburi nell'aria. 2, separazione dell'aria: L'aria purificata è divisa in due modi: un modo nella colonna di distillazione, dopo il raffreddamento nello scambiatore di calore principale nel fondo della colonna; un altro modo nella colonna di distillazione, dopo il raffreddamento nello scambiatore di calore principale nell'estensore dopo espansione nel mezzo della torre superiore da partecipare alla rettifica superiore della torre, fornire capacità di raffreddamento per il sistema. Il contenuto dell'azoto del gas in aumento nella torre più bassa è aumentato tramite il contatto con il liquido di riflusso. L'azoto di liquido richiesto di riflusso viene dall'evaporatore di condensazione alla cima della torre più bassa, in cui l'ossigeno evapora e l'azoto condensa. 3, la vaporizzazione dell'azoto liquido l'azoto liquido dalla torre della separazione dell'aria sono immagazzinati nel serbatoio dell'azoto liquido. L'azoto liquido nel serbatoio è riscaldato nel vaporizzatore ed è inviato nella conduttura dell'azoto del prodotto.
